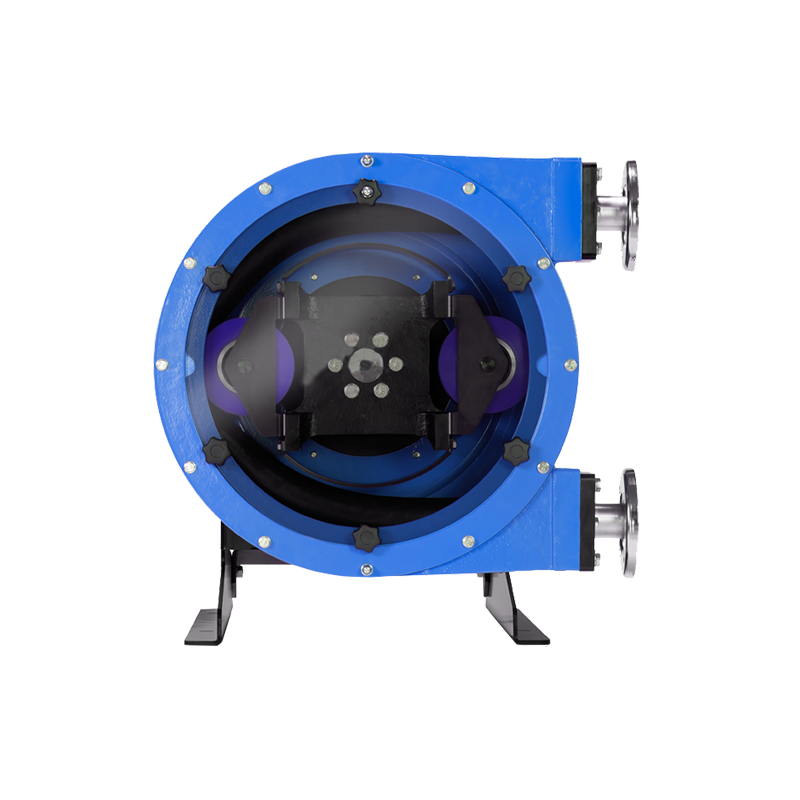

ローラー ホース ポンプ

パフォーマンスデータ

• 呼び径：DN10～DN150
• 澄んだ水の落差: 9.5 メートル
• 最大落差: 160メートル
• 流量: 0.06-100 m3/h
• 最大吐出圧力: 16 Bar
• 速度: 0-100 rpm
• 保護等級: IP54 - IP65
• 適用媒体：固体含有媒体（鉱山尾滓スラリー、浚渫泥水、セラミック釉薬スラリー、建設用モルタルなど）、腐食性媒体（各種酸、アルカリ、塩溶液、一部の腐食性薬液など）、繊維含有媒体（パルプなど）など、さまざまな媒体に適しています。 (特定の適用可能なメディアとは、ゴム製スリーブの材質を指します。)
• 温度範囲: -20℃～120℃ (特定の範囲はホースの材質により異なります)
• 流れ特性: 低い流れ抵抗と優れた流れ性能により、効率的な媒体輸送が保証されます。
• 耐用年数: 通常の動作条件下での耐用年数が長く、特にホースの耐久性が優れています。適切なメディアと標準的な操作により、長期間使用できます。

駆動方式と構造の種類

• 駆動方式：電動、空圧
• 構造タイプ：ローラー式、シュー式、シングルホース式、マルチホース式

該当するシナリオ: 鉱滓輸送、スラグスラリー輸送、各種腐食性媒体の輸送、大規模下水処理など、大流量の工業生産のニーズに応えます。

要件に基づいてカスタマイズが可能です。

製品の特徴

• 省エネ・消費量削減：ローラー式ホースポンプによりホースへのダメージを最小限に抑え、摩擦熱の発生が大幅に少ないため、ホースの寿命が最大20％延長（回転数ベース）。その分、起動トルクや作動トルクが低減され、エネルギー消費量が低減されます。
• 強力な自吸能力と高揚程：呼び水は必要ありません。自吸高さは9.5メートル、最大落差は160メートルに達します。シュータイプのホースポンプにより、最大1.6MPaまでのより高い吐出圧力が得られます。
• 強力な自吸能力と高揚程：呼び水は必要ありません。自吸高さは9に達します。 高さは5メートル、最大落差は160メートルです。
• ワンクリック正逆転スイッチ：空運転が可能で、ワンクリックで正逆転切り替えが可能で、吸込管や吐出管の詰まりを安全に排出できます。
• 広い適用範囲：高粘度、低粘度、ペースト状、高純度、中性、腐食性媒体、ガス、泡、固形粒子を含む媒体など、さまざまな媒体を水を汲み上げるのと同じくらい簡単に搬送できます。
• シールや脆弱なコンポーネントなし: 漏れ、詰まり、腐食を起こしやすいシール、ボールバルブ、ダイアフラム、ガスケット、浸漬ローター、ステーター、ピストンなどは含まれていません。
• 超耐摩耗性: 研磨媒体用に特別に設計されています。ホースは耐摩耗性ゴム製で、スラッジ、下水、スラリーなどの不純物を含む研磨流体の搬送に適しています。
• 安心のアフターサポート：スライドレール設計により圧力調整やホース交換が簡単です。ホースの交換とメンテナンスが簡単なため、ダウンタイムが短くなり、コストが削減されます。

構造上の特徴

• 軽量設計：ポンプ本体の自重を大幅に軽減し、装置全体の重量配分を最適化します。
• 効率的な放熱：ポンプローターの回転によって生成された運動エネルギーは、ポンプキャビティ内の空気を駆動して循環流を形成し、ポンプキャビティからの熱放散を加速し、動作中のポンプ本体の温度を効果的に低下させることで、ポンプの全体的な耐用年数を延長します。
• ホース保護: 圧迫されたときのホースのさまざまな応力点に応じて、中空のデザインによりホースが負担する応力を大幅に分散および軽減し、ホースの耐用年数をさらに延長します。

材料

• バルブボディ材質：DN15～200（炭素鋼、ダクタイル鋳鉄、アルミニウム合金、ステンレス鋼 – 鋳造法） / DN250～2000（45#鋼、ステンレス鋼 – 溶接法）
• バルブスリーブ材質：天然ゴム（NR）、エチレンプロピレンジエンモノマー（EPDM）、ネオプレン（CR）、ニトリルゴム（NBR）、ブチルゴム（IIR）、フッ素ゴム（FKM/バイトン）、ハイパロン（クロロスルホン化ポリエチレンゴム）など
• 特別な構成: ユーザーの要件に応じてカスタマイズ可能 (直径、吸込揚程、揚程、圧力、材質、入口/出口方向、およびモータータイプ - 周波数インバーターモーター/高保護クラスモーター/防爆モーター/強化歯車減速機など)

要件に基づいてカスタマイズが可能です。

ホースポンプ駆動方式の分類

ホースポンプの構造形式の分類
