密閉型ピンチバルブ
FNC®密閉型ピンチバルブの動作原理は簡単です。開位置にあるとき、バルブはフルボアの通路を提供し、媒体の流れが制限されないようにします。閉鎖中、2 ...
FNC®密閉型ピンチバルブの動作原理は簡単です。開位置にあるとき、バルブはフルボアの通路を提供し、媒体の流れが制限されないようにします。閉鎖中、2 ...
通常のピンチバルブと比較して、大口径ピンチバルブの生産要件ははるかに高くなります。ピンチバルブの「コアコンポーネント」であるゴム製バルブスリーブは、...
FNC®密閉型ピンチバルブの動作原理は簡単です。開位置にあるとき、バルブはフルボア通路を提供し、媒体の流れが制限されないようにします。閉鎖中、2 つ...
安徽省豊池ポンプバルブ製造有限公司 は、スリーブバルブ、空圧スリーブバルブ、ギロチンバルブなどの製品の生産を専門としており、過酷な作業条件下での流体制御ソリューションに焦点を当て、標準化された高圧クランプバルブシリーズの設計・製造能力を有し、国家認定のハイテク企業です。当社は多くの発明特許と実用新案を保有しています。製品は国内外の大規模鉱山で広く使用されており、耐摩耗性、耐食性、メンテナンスフリー、高コストパフォーマンスの特徴を備えています。従来のバルブを置き換える最適な選択肢です。
安徽省豊池ポンプバルブ製造有限公司 ISO9001-2015品質管理システム認証、ISO14000環境管理システム認証、ISO45001労働安全衛生管理システム認証、EUのCE認証、Rohs認証を順次取得しています。
当社は大規模な加硫設備、ゴム精練設備、および多数のゴム原材料試験設備を備えています。大規模な製品の設計、製造、加工が可能です。
高品質な製品と専門的なサービスチームを通じて、お客様の満足度を高めることを原則としています。設備のメンテナンスサイクルを延長し、頻繁な停止やメンテナンスによる損失を削減し、お客様により多くのメリットを提供します。鳳池ポンプバルブの選択と、お客様の作業条件に基づいたカスタマイズされた流体制御ソリューションのご提供を心よりお待ちしております!
尾滓ラインのオペレーターは、閉じたナイフ ゲート バルブから薄いスラリーが流れ出ているのを目にします。ラインはブロックされており、生産は安全で、漏れは小さいため、問題は学術的ではなく実際的なものになります。つまり、その漏れは許容できるか?ということです。研磨性、腐食性、または危険な作業における隔離義務のほとんどについて、答えは「ノー」です。目に見...
ヨーグルトラインは、週末のフィルターハウジング交換後に再起動し、CIP サイクルをフルに実行しますが、依然として洗浄後の綿棒チェックに合格しません。エレメントは正しいミクロン評価でした。ハウジングは適切な合金でした。問題は、上流のストレーナにある 140 mm のキャップ付きブローダウン ブランチでした。このブランチは洗浄液で満たされることも、排...
標準的なナイフ ゲート バルブが 18 か月間に 3 回交換された尾鉱ラインを想像してください。メンテナンスチームは、バルブのサイズが小さすぎると推測しています。多くの場合、故障の原因はもっと鈍いものです。硬化したシートが粗い砂の上で閉まらない、またはエラストマーがプロセス水中で膨張するなどです。通常、購入者がカスタマイズされたバルブ メーカーを...
銅精選機のメンテナンス プランナーは、この数字を記憶から暗唱できます。300 mm スラリー制御バルブのスリーブの交換に 14 時間かかり、そのほとんどはラインが排出されるのを待つのに費やされました。見積書の価格ではなく、その数値によって、どのバルブが研磨義務で取り付けられるかが決まります。 8 か月ごとにクレーンと 2 日の猶予期間を必要とする...
安徽豊池ポンプバルブ製造有限公司は、 ピンチバルブメーカー 中国安徽省景賢県に拠点を置く。当社は、摩耗性、腐食性、高固形分の流体制御用のフルボア エラストマー スリーブ バルブを、空気作動式ピンチ バルブ、スラリー ナイフ ゲート バルブ、ホース ポンプとともに設計および製造しています。当社の製品群は、従来の金属シート付きバルブが腐食、詰まり、漏れを起こす鉱山、鉱物処理、下水処理、化学処理、発電、パルプおよび紙のラインで使用されています。
FNC® ピンチ バルブは中心線に沿ってゴム製スリーブを圧縮することによって閉じるため、スリーブのみが媒体に接触します。その単一の摩耗部品が粒子の衝撃を吸収し、ストロークごとに自己洗浄し、双方向のクラス V 遮断を実現します。当社では、DN15 ~ DN2000 サイズ、PN6 ~ PN40 圧力定格、手動、空気圧、電気、油圧作動を提供しています。
当社は、標準的な密閉型ユニットから大口径バルブ、低圧サービス用の開放型ボディ設計に至るまで、完全な FNC® ファミリを 1 つの施設で製造しています。各ボディ スタイルは同じフルボア スリーブの原理を共有しているため、選択の決定は通常、ライン圧力、温度、利用可能な対面スペース、およびバルブの整備頻度によって決まります。

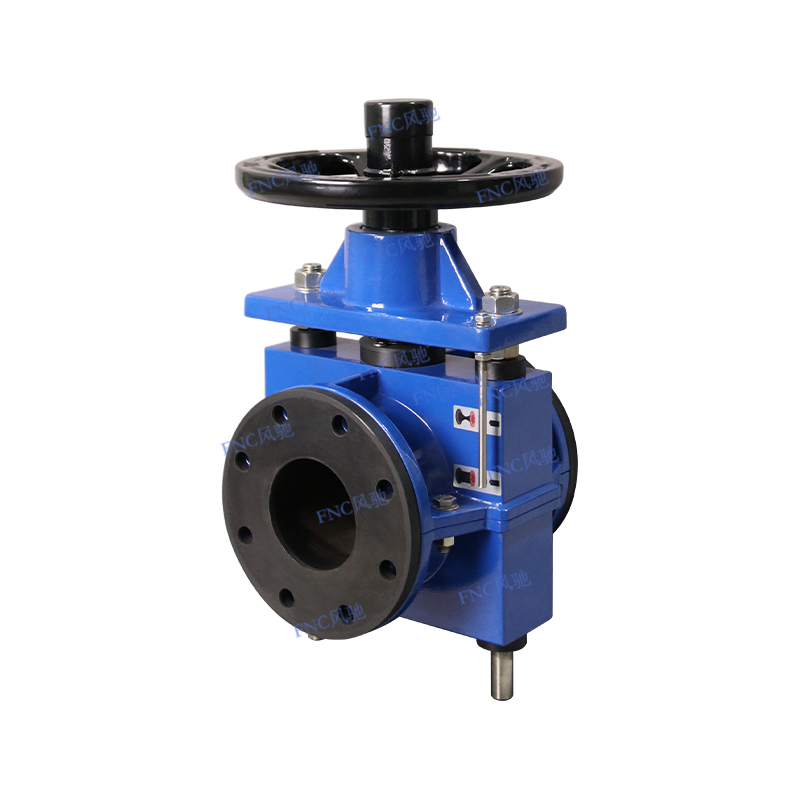

標準的な産業用の密閉型 FNC® 構造。フルボアオープン、中心線シャットオフ、気泡密なクラス V シーリング。ラインを大気と密閉しておく必要がある鉱物スラリー、泥、紙パルプに適しています。
DN600~DN2000。大型のスリーブには大規模な加硫設備とゴム精製設備が必要ですが、これらの設備を社内で運用しています。尾鉱、濃縮剤のアンダーフロー、および大量のスラリー移送ラインに使用されます。

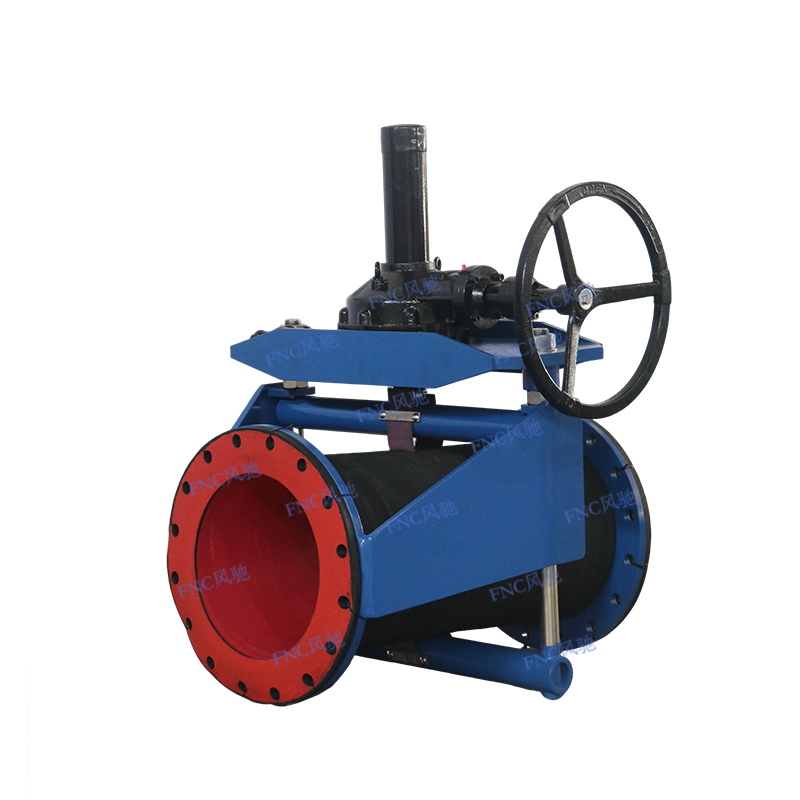

DN80 以降は軽量オープンフレーム構造で、低圧、低温、無害媒体に適しています。スリーブへのアクセスが容易で、パイプの位置ずれや振動を許容します。軟鋼規格、AISI316 はご要望に応じます。
空気圧単動アクチュエータおよび複動アクチュエータは、迅速かつ反復可能な閉鎖を実現し、自動化ライン、高サイクルのオン/オフ勤務および可燃性または爆発性エリアに適しています。私たちのを参照してください エアオペレートピンチバルブ アクチュエータのサイジング範囲。
ピンチ バルブは、媒体が金属シートを破壊する可能性がある場所 (鋭利な固体、繊維状パルプ、結晶化しているスラリー、石灰乳、尾鉱、灰、攻撃的な化学溶液など) に選択されます。スリーブは粒子に沿って滑るのではなく、粒子の周囲で変形するため、摩耗はシートの端に集中するのではなく、エラストマー全体に分散されます。
エラストマースリーブではなく、硬化面のスライド式隔離バルブが必要なラインの場合は、 スラリーナイフゲートバルブ 、計量業務用に蠕動式の製品を提供しています。 ホースポンプ 同じホースと圧縮原理を共有するユニット。
ゴムスリーブは中心コンポーネントであり、プロセス媒体と接触する唯一の部品です。温度、pH、粒子サイズ、固形分濃度はすべてスリーブの寿命を変えるため、一般的な表ではなく実際の作業条件から化合物を選択します。
| スリーブの素材 | 代表的なメディア | 温度ガイド | 注意事項 |
|---|---|---|---|
| 天然ゴム(NR) | 鉱物スラリー、泥、紙パルプ | ≤ 80 °C | 標準コンパウンド、良好な耐摩耗性 |
| EPDM | 酸、アルカリ、食塩水、熱水 | 化合物に応じて最大 160 °C | 化学的安定性と低膨潤性で選ばれています |
| NBR | オイル、燃料、油性スラリー | 化合物に応じて最大 160 °C | NRの耐油代替品 |
| その他の化合物 | アプリケーション固有の | プロジェクトごとに確認 | pH、粒子サイズ、腐食性に合わせて配合 |
ボディ材質は炭素鋼、ダクタイル鋳鉄、SS304が標準ですが、その他のオプションも利用可能です。ステムは SS304、留め具は SS201、304、または 316 です。ボディは媒体に触れないため、バルブ全体を合金ボディにアップグレードする代わりに、経済的な炭素鋼ハウジングを高性能スリーブと組み合わせることができます。
パイプインターフェースとラインの制御哲学を中心にバルブを構成します。フランジ接続が標準です。サイズと定格に応じて、ウェーハ、ねじ込み、溶接、クランプ、高圧パターンが利用可能です。
| 作動 | 圧力/サイズの互換性 | 自動化レベル | 典型的な義務 |
|---|---|---|---|
| ハンドル | ≤ PN16、DN15~DN200 | マニュアル | 支線、小型機器、実験室 |
| ウォームギヤ | ≤ PN25、DN50~DN400 | マニュアル, lockable | 地下鉱山、腐食性スラリー、高トルクの手動作業 |
| 空気圧(単動・複動) | ≤ PN40、DN15~DN1200 | 半自動/自動 | ハイサイクルのオン/オフ、爆発性雰囲気 |
| 電気式(オンオフ/変調) | ≤ PN40、DN15~DN1500 | 全自動 | リモート監視、閉ループフロー制御 |
| 油圧 | PN40~PN160、DN500~DN2000 | 半自動/自動 | 高圧充填、大量スラリー輸送、緊急遮断 |
| ポジショナーによる空気圧調整 | ≤ PN25、DN15~DN600 | 全自動 | バッチング、流量調整、濃度制御 |
空気圧アクチュエータには、ソレノイド バルブ、リミット スイッチ、空気準備が付属しており、バルブがプラント制御システムに使用できる状態で到着します。電気変調ユニットは閉ループデューティの標準制御信号を受け入れます。デフォルトを想定するのではなく、設定中にインターフェイスを確認します。
当社はピンチバルブの中国工業規格の主導的な起草部門であり、発明特許と実用新案特許を保有する国家ハイテク企業です。当社の製造拠点には、大型の加硫設備、ゴム精製設備、ゴム原料試験設備があり、標準サイズの小径スリーブだけでなく、大径のスリーブも安定して生産することができます。
すべてのバルブはテスト済みのスリーブの周りに組み立てられ、スリーブが単一の接触線ではなくボア全体に沿ってシールするように、閉鎖形状が検証されています。プロジェクトで文書化された検査が必要な場合、製造前にテスト範囲と記録に同意します。
フルボアスリーブには空洞やデッドコーナーがないため、ラインはきれいに排出され、圧力損失は低く抑えられます。中心線を閉じることで、ストロークごとに結晶化した粒子を排出する滑らかな閉じたベンチュリが形成されます。そのため、これらのバルブは、ハイソリッドのサービスでもめったに詰まりません。
本体とアクチュエータは再利用可能なため、ライフサイクルコストが単一の消耗部品に集中します。これが、当社のバルブが研磨ラインで従来の金属シート付きバルブの代替として使用される主な理由です。
適切な構成と見積もりを作成するために、公称サイズではなく実際の動作点に基づいて作業を行います。次の入力により、ボディ スタイル、スリーブ コンパウンド、接続、およびアクチュエーターを 1 回のパスで選択できます。
| プロジェクト入力 | なぜ必要なのか |
|---|---|
| 呼び径と管規格 | 内径と面間寸法を設定します |
| 媒体、固形分濃度および粒子サイズ | スリーブのコンパウンドと摩耗代を決定します |
| 使用圧力と圧力定格 | ボディのスタイル、接続タイプ、アクチュエータの力を選択します |
| 温度範囲とpH | エラストマーと本体素材の適合性を確認 |
| 作動 and control signal | バルブをプラント制御システムに適合させます |
| サイクル周波数とデューティ | アクチュエータのサイズを決定し、スリーブの耐用年数を予測します |
| 検査、文書化、納品範囲 | テスト記録、梱包、出荷要件を定義する |
動作条件を送信していただくと、推奨される本体スタイル、スリーブ材質、接続および作動を含む構成を、承認に必要な図面およびデータとともに返送します。スリーブの設計、本体の材質、アクチュエーターの配置など、カスタマイズが可能です。
当社のピンチバルブは DN15 ~ DN2000 および PN6 ~ PN40 をカバーしており、正確な定格はサイズ、接続タイプ、作動方法に応じて異なります。 DN600からDN2000までの大口径バルブを自社の大型加硫・ゴム精製設備で生産しています。
シールは、金属同士の接触ではなく、中心線に沿ったエラストマー スリーブの完全な圧縮によって実現されます。スリーブはボア全体にわたって完全に折りたたまれるため、粒子、繊維、粘性媒体がバイパス経路を作ることができません。これにより、ストロークごとに双方向のクラス V シャットオフとセルフクリーニングが実現します。
標準の NR スリーブは、80 °C までの鉱物スラリー、泥、紙パルプに適しています。酸、アルカリ、塩溶液には EPDM を選択し、油性媒体には NBR を選択します。配合に応じて、最大 160 °C までの温度に対応する他の化合物も利用できます。実際の媒体の pH、温度、粒子サイズ、腐食性に合わせて化合物を調整します。
はい。当社は、空圧単動および複動アクチュエータ、電気オンオフおよび変調アクチュエータ、油圧アクチュエータ、およびポジショナ付き空圧変調ユニットを供給しています。ソレノイドバルブ、リミットスイッチ、および空気準備を組み込むことができるため、バルブはプラント制御システムと直接接続できます。
摩耗部分は袖のみです。バルブが耐用年数に達した場合、スリーブを交換することで、ボディやアクチュエーターを交換することなく、バルブを新品に近い状態に戻します。オープンボディのデザインにより、直接アクセスして袖を素早く交換できます。当社は交換用スリーブを提供しており、サイクル頻度と固形物の負荷に基づいて検査間隔についてアドバイスします。

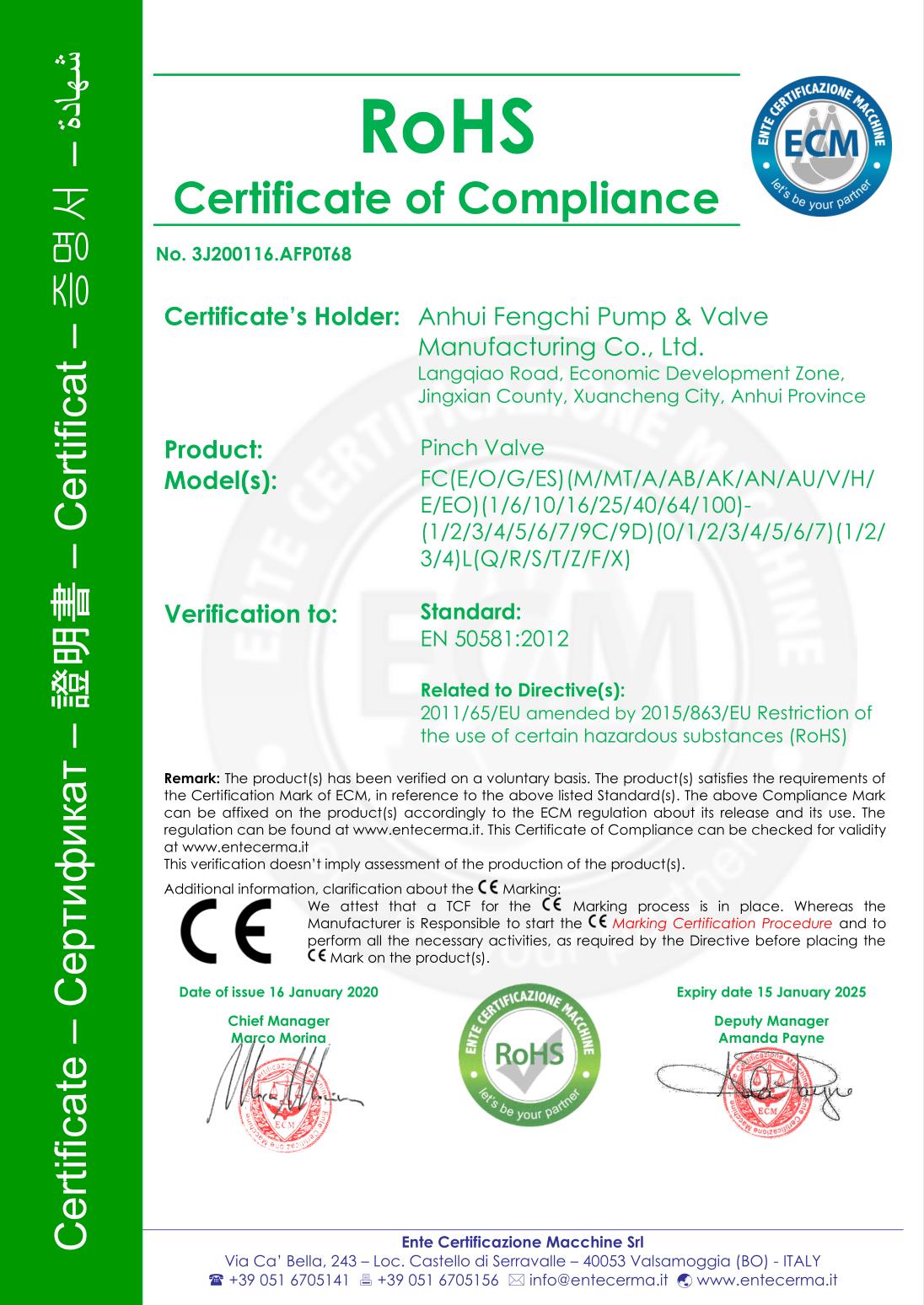

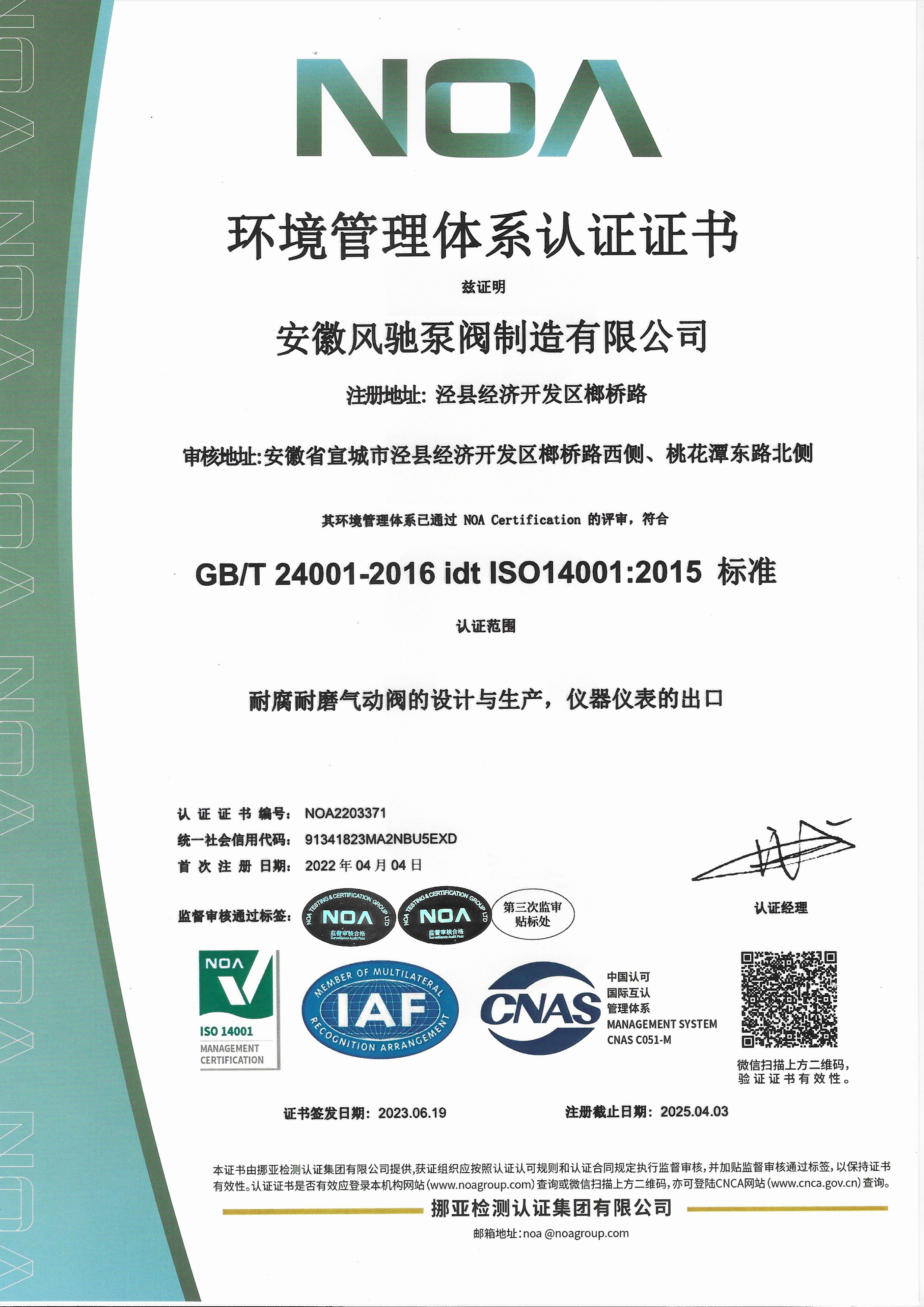

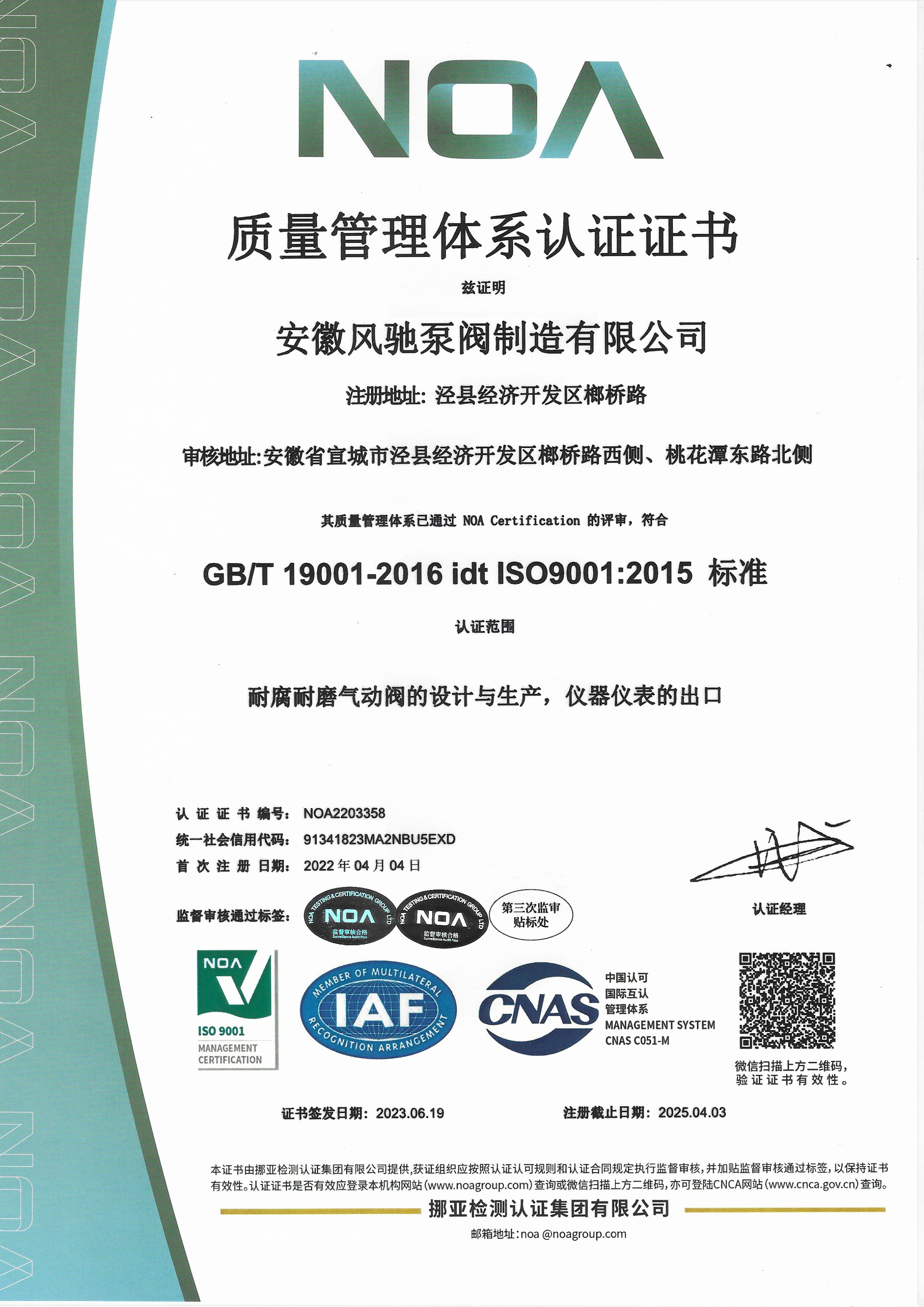

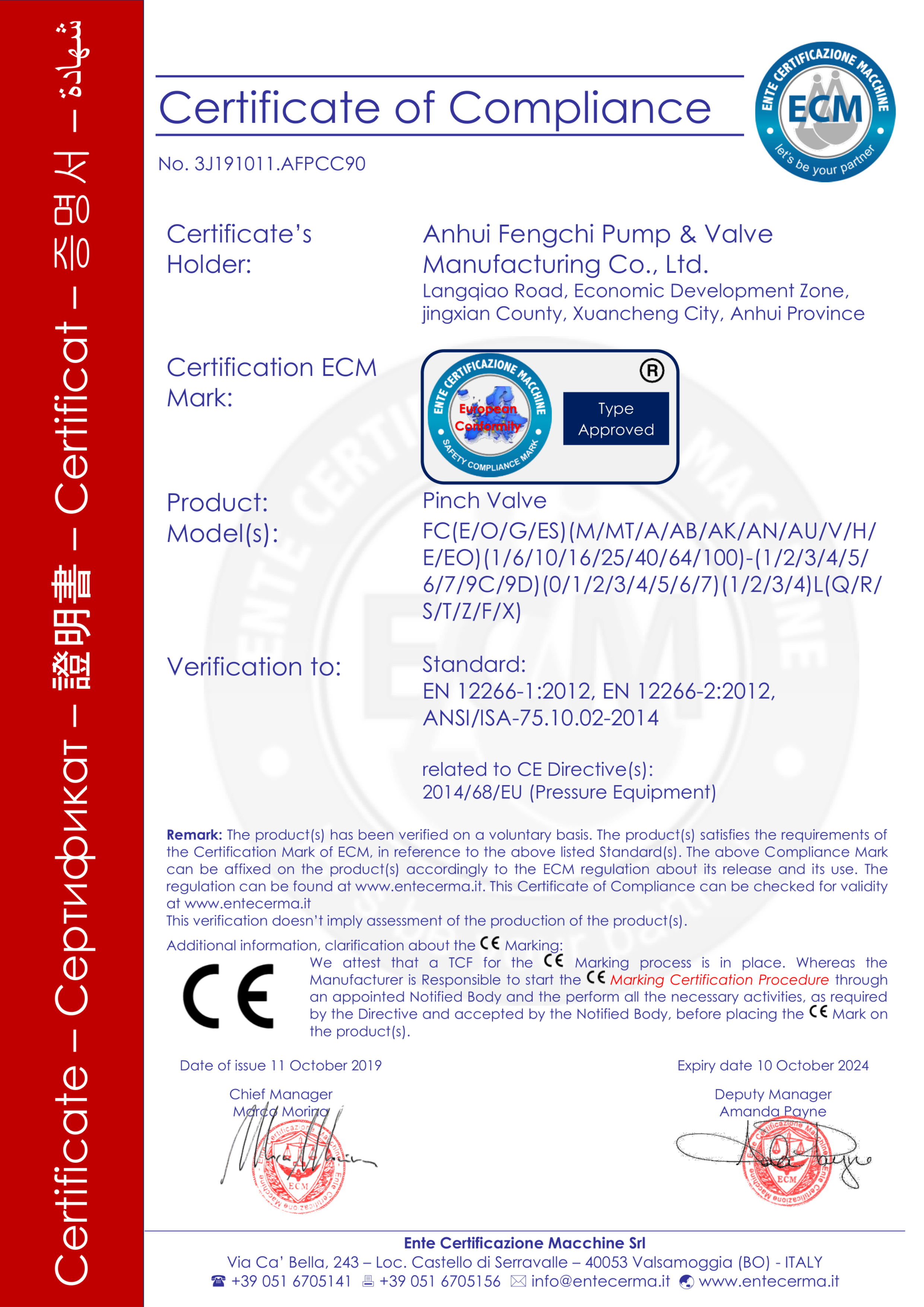

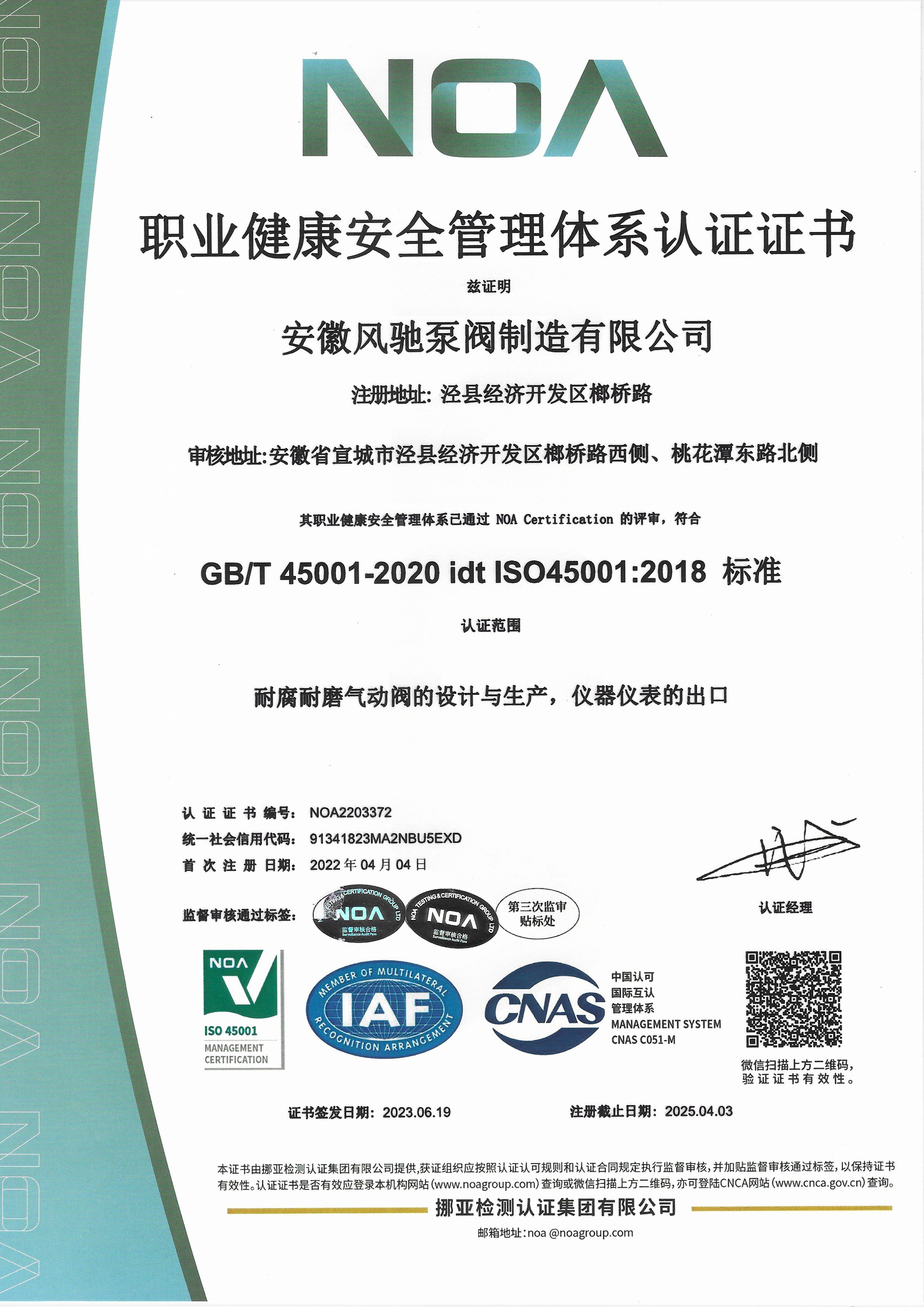

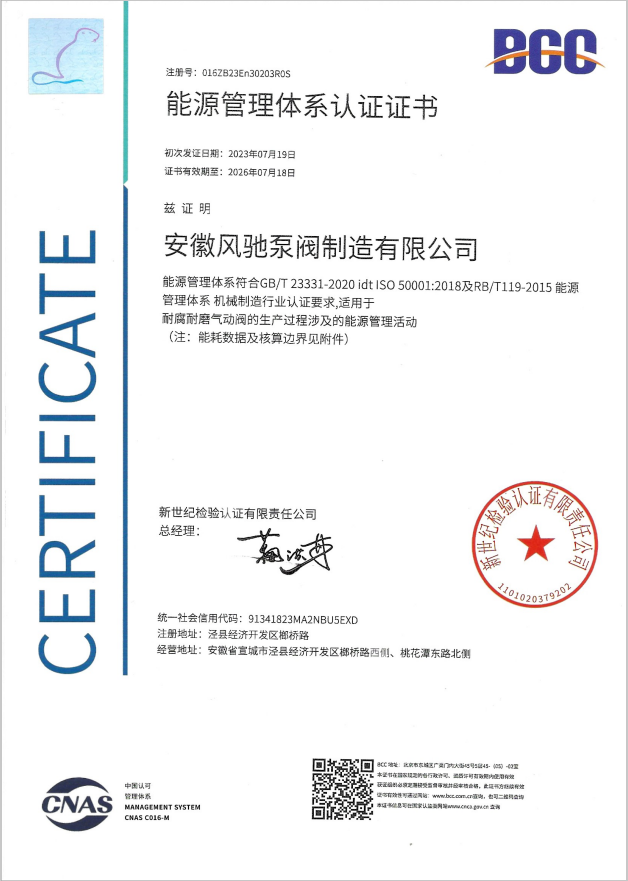

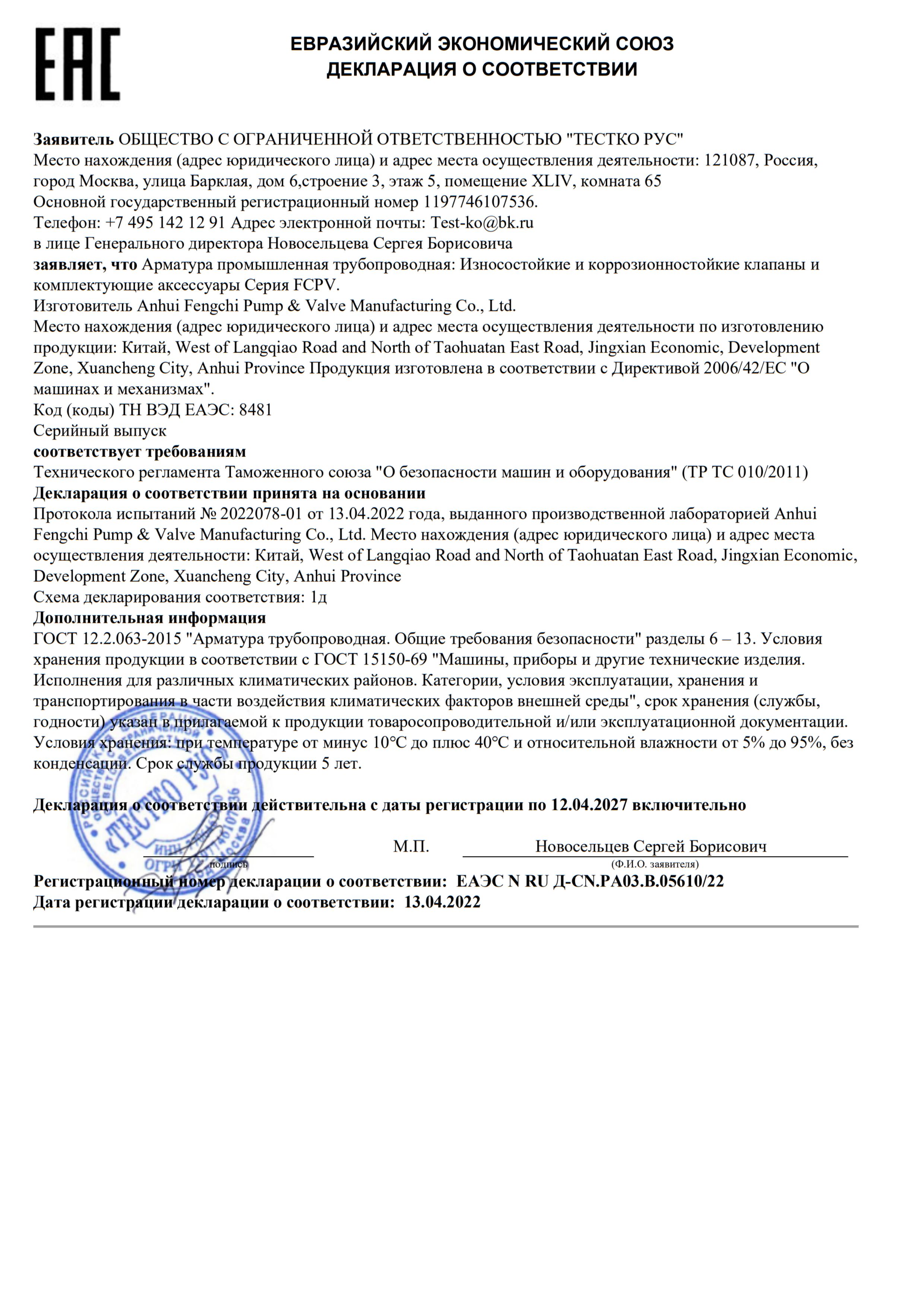

当社の製造は、ISO 9001 品質管理、ISO 14001 環境管理、ISO 45001 労働安全衛生、ISO 50001 エネルギー管理認証に加え、EU CE、RoHS、TR-CU (EAC) 認証の対象となっています。また、当社はピンチバルブの中国工業規格の主力起草部門であり、国家ハイテク企業でもあります。
