FNC®密閉型ピンチバルブの動作原理は簡単です。開位置にあるとき、バルブはフルボアの通路を提供し、媒体の流れが制限されないようにします。閉鎖中、2 つのピンチ バーが中心線に沿ってバルブ スリーブを圧縮し、流れを遮断します。 スリーブは本質的に耐摩耗性があります。固体粒子がスリーブのゴム表面に衝突すると、エネルギーが吸収され、ゴムが元の形状に戻るときに放出されます。固体の破片がスリーブの内壁に蓄積した場合でも、スリーブを圧縮すると結晶化した粒子が取り除かれ、流れによって洗い流されます。この設計により、耐久性の高いピンチ バルブが気泡を通さないシール性能を実現できます。 フルボア設計により、スムーズで妨げのない流れが保証され、圧力損失が最小限に抑えられます。バルブの 3 つのコアコンポーネントであるスリーブ、バルブ本体、アクチュエーターの構造と材料は、特定のプロセス要件を満たすようにカスタマイズできます。 フルボアオープン 中心線遮断 (両方のバルブ状態で 3D モデルが利用可能)
見積もりを取得
前へ：大口径ピンチバルブ次へ：Немає наступної статті
  • 仕様
  • 特徴
  • サンプル
  • 図面
  • モデル
  • お問い合わせ

  • パフォーマンスデータ

    • 呼び径：DN15～DN2000
    • 圧力定格: PN6 ～ PN40 (サイズ、接続タイプ、作動方法によって異なります)
    • 漏れクラス:クラスV
    • 適用可能なメディア: 標準ゴムスリーブの場合: 鉱物スラリー、泥、紙パルプなど。 その他のオプションのゴム製スリーブについては、次のとおりです。 媒体特性（温度、圧力、粒径、腐食性など）に基づいて、対応するライニング材料が選択されます。
    • 温度範囲: 標準ゴムスリーブの場合: ≤ 80°C。 その他のオプションのゴム製スリーブについては、次のとおりです。 Up to 160°C
    • 流れ特性: フルボア、妨げられない流れ

    接続と作動方法

    • 接続タイプ: フランジタイプ

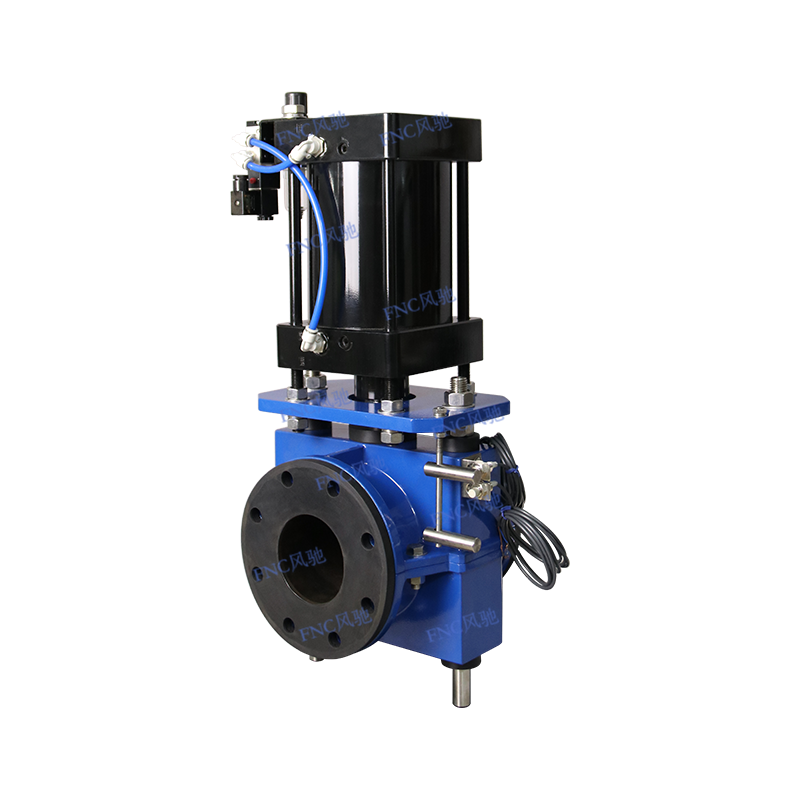

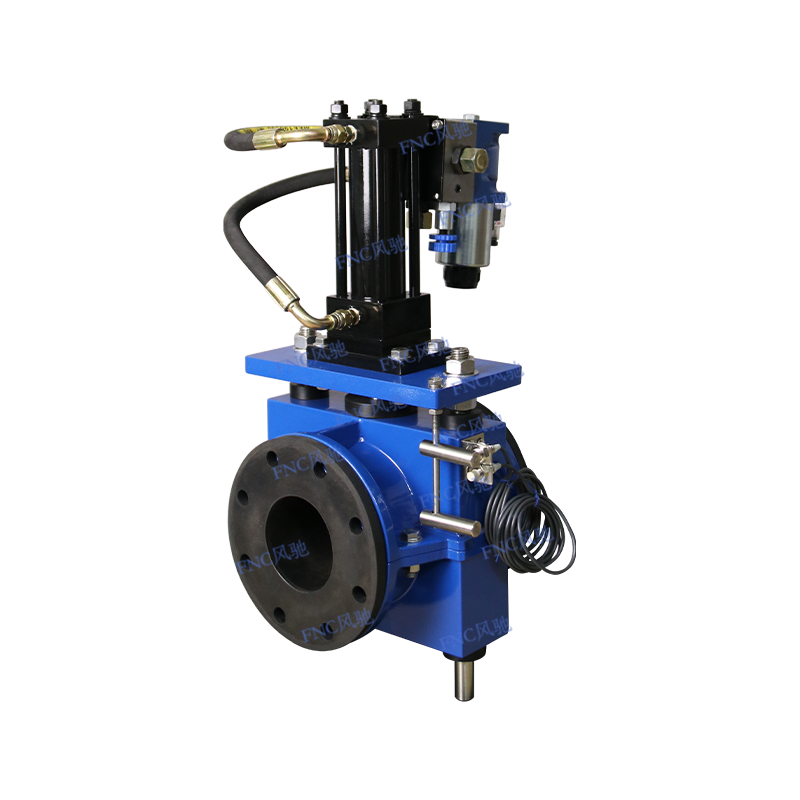

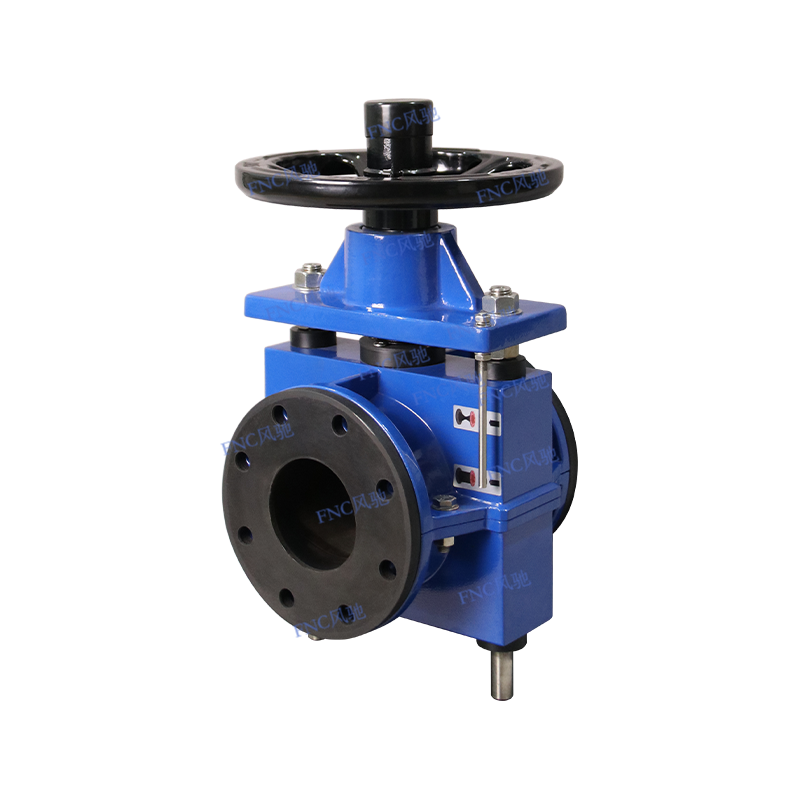

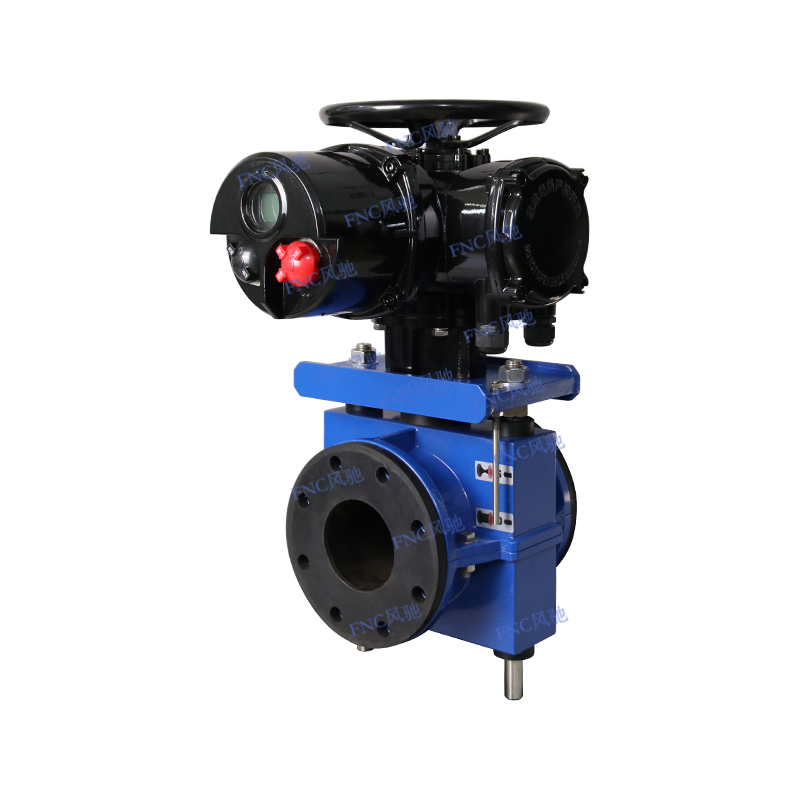

    • 作動方式：手動、ウォームギヤ、空圧（単動、複動）、電気（ON-OFF形、変調式）、油圧、空圧変調（ポジショナ付）

    該当するシナリオ: 鉱業、下水処理、化学物質管理プロセス、発電所

    要件に基づいてカスタマイズが可能です。

  • 製品の特徴

    • フルボア設計 - 流量制限なし。
    • 中心線の閉鎖 - ブッシュの耐用年数を延ばします。
    • ブッシングのみが媒体と接触し、摩耗部品は 1 つだけ存在します。
    • セルフクリーニング機能 - 詰まりなし。
    • 複数のブッシング材料オプション - さまざまな媒体の要件を満たします。
    • 堅牢な設計 - メンテナンス サービスの間隔を延長します。
    • ピンチバルブの「コアコンポーネント」であるゴムブッシュは、プロセス媒体と接触するバルブの一部です。
    • カスタマイズされたブッシュ設計: お客様の使用条件に応じて最適なブッシュ構造が選択されます。
    • バルブが耐用年数に達した場合、ブッシュを交換することで「ほぼ新品」のピンチバルブが得られます。

    構造上の特徴

    • 全開: ピンチバルブのフルボア弾性ブッシュには隙間やデッドコーナーがありません。
    • 閉鎖プロセス: 中心線閉鎖 - この機能により、ブッシュ内の乱流と摩耗が回避されます。ブッシングは滑らかな閉じたベンチュリ管を形成し、操作のたびに自己洗浄を実現します。
    • 全閉: ピンチバルブは全閉時に双方向のゼロ漏れ遮断を保証し、シールのメンテナンスを必要としない本質的に安全な設計を採用しています。

  • 材料

    • バルブボディ材質: 炭素鋼、 ダクタイル鋳鉄、SS304など
    • ブシュ材質：NR、EPDM、NBR等
    • バルブステム材質：SS304
    • ファスナー材質：SS201、304、316

    要件に基づいてカスタマイズが可能です。

  • ピンチバルブ 接続形式選択表（ あくまで参考）

    接続タイプ 圧力定格範囲 適切なサイズ範囲 主な利点 典型的なアプリケーションシナリオ
    ウエハータイプ（WT） PN10～PN16/クラス150 DN15～DN600 コンパクト&軽量、効率的な設置、コスト効率の高い 下水処理、製紙パルプ、低圧鉱物スラリー
    フランジ形（FL） PN10～PN40/クラス150～300 DN15〜DN1200 信頼性の高い密閉性、高耐圧性、フルサイズをカバー 化学工業、発電所の脱硫、高圧鉱物スラリー
    ねじ込みタイプ(TH) PN10～PN16/クラス150 DN15～DN50 シンプルな構造、素早い取り付け 研究室、小型機器、低圧および小流量システム
    溶接型（BW/SW） PN40～PN160/クラス300～900 DN15～DN300 高強度、漏れリスクゼロ、耐振動性 高圧化学工業、高温蒸気、地下鉱山パイプライン
    クランプ式(CL) PN10～PN16/クラス150 DN15〜DN100 組立・分解が簡単で衛生的、お手入れも簡単 食品・飲料、医薬品、衛生下水処理
    高圧 (HP) PN40～PN160/クラス300～900 DN25～DN500 高圧適応、耐衝撃性 高圧鉱山充填、冶金スラグスラリー、高圧反応器供給

    ピンチバルブ Actuation Method Selection Table（ あくまで参考）

    作動方法 主な利点 圧力/サイズの互換性 自動化レベル 典型的なアプリケーションシナリオ
    ハンドル(HW) シンプルな構造で、 低コスト、最小限 メンテナンス ≤PN16、DN15〜DN200 なし 小型機器、実験用パイプライン、手動分岐ライン
    ウォームギヤ(WG) トルク増幅、スムーズな動作、ロック可能 ≤PN25、DN50〜DN400 なし 地下鉱山、化学腐食性スラリー、手動の高トルクシナリオ
    空気圧 (SA/DA) 高速応答、防爆、高効率 ≤PN40、DN15〜DN1200 半自動/自動 産業用自動生産ライン、高頻度のオンオフ、可燃性/爆発性の作業環境
    電気式 (オン-オフ/変調) リモートコントロール、正確な調整、フル機能 ≤PN40、DN15〜DN1500 全自動 自動パイプネットワーク、閉ループ流量制御、リモート監視
    油圧（HYD） 高トルク、高圧適応、耐衝撃性 P N40～PN160 、DN500～DN2000 半自動/自動 高圧充填、大量スラグスラリー輸送、緊急遮断
    空気圧調整（ ポジショナー付き） 高い調整精度、信号フィードバック ≤PN25、DN15〜DN600 全自動 バッチングシステム、流量調整、濃度制御
安徽鳳馳ポンプバルブ製造は、ピンチバルブ、空気圧式ピンチバルブ、スラリーカッターゲートバルブなどの製品の製造を専門とし、過酷な作業条件下での流体制御ソリューションに焦点を当て、高圧チューブクランプバルブの標準化シリーズの開発・製造能力を有し、国家認定ハイテク企業です。企業は多数の発明特許と実用新案を保有しています。その製品は国内外の大規模鉱山で広く使用され、耐摩耗性、耐食性、メンテナンスフリー、高い経済効率の特徴を備え、従来バルブの代替として最適な選択肢です。
