パフォーマンスデータ

• 呼び径：DN50～DN1500
• 圧力定格: PN16
• 漏れクラス:クラスV
• 適用可能なメディア: 標準ゴムスリーブの場合: 鉱物スラリー、泥、紙パルプなど。 その他オプションのゴムスリーブの場合：シールパッキンにより適用媒体が異なり、それに応じて温度対応性も異なります。
• 温度範囲: 標準ゴムスリーブの場合: ≤ 80°C。 その他のオプションのゴムスリーブの場合: 最高 160°C。
• 流れ特性: フルボア、妨げられない流れ

接続と作動方法

• 接続タイプ: ウェーハ、フランジ、高圧 、 ラグ 、 ネジ付き 、 溶接 、 クランプ
• 作動方法: 手動(ハンドル) / ウォームギア)、 空気圧ON-OFFタイプ(単動・複動)、 空気圧変調式 電気( オンオフタイプ / 変調型 / 防爆) 、 油圧作動、 複合作動( 手動-空気圧式 / 手動-電動)

該当するシナリオ： 鉱業、リン産業、発電所、鉄鋼・その他金属産業、紙パルプ産業、化学プラント、アルミナ産業、セメント工場など

要件に基づいてカスタマイズが可能です。

製品の特徴

• 100% 気泡密封シールにより、下流側での漏れが絶対にゼロになります。
• ダブルシート設計により、バルブの双方向の流れと遮断が可能になります。
• 流路に障害物がないため、流体がバルブを通過する際の乱流が排除され、圧力損失が低減されます。
• シートキャビティがないため、固体粒子の蓄積が防止され、バルブゲートが確実に閉じられます。
• 動的自己調整性能を備えた二次シール。
• ゲートやステムのパッキンが不要なため、パッキンの漏れやメンテナンスの手間が省けます。
• 長持ちする耐久性のある潤滑システム。
• スラリーと直接接触する金属成分はありません。
• 柔軟なブラケット設計: ステムナットは上から分解でき、現場で溶接せずにシリンダー作動またはベベルギア作動のために交換できます。
• DN400以下のサイズには開閉位置決め金具を標準装備し、定位置ピンは工場用意またはお客様手配のものが選択可能です。

デザインの特徴

• 頑丈なブラケットの設計には、上部から取り外し可能なステムナットが採用されており、溶接をせずにベベルギアや空気圧アクチュエータの取り付けが容易になります。
• 開閉位置決めブラケットが標準装備されています (サイズ DN400 以下の場合)。
• 開いた位置では、ステンレス鋼のゲートをスラリーから完全に引き出すことができるため、バルブを分解せずにゲートの検査や交換が可能です。
• 316 ステンレス鋼のゲートが標準構成です。
• 動的に自動調整される二次シールが潤滑を維持します。
• 現場で交換可能なFENGCHI弾性シールブッシュにより簡単に取り付けられます。
• 流路に障害物がなく、金属同士の接触がなく、ガイドブロックやくさび形の溝もありません。
• 二重シールブッシュ設計により、バルブが閉じているときに「ブラインドプレート」タイプの遮断が行われます。シールブッシュはしっかりとフィットして中圧を遮断し、フランジガスケットの必要性を排除します。
• ワンピースバルブボディのフランジ穴あけ標準は PN10 で、オプションとして PN16/ANSI B16.5/150 穴あけが可能です。
• フラッシング領域の制御可能なストロークにより、閉位置でゲートがシーリング ブッシュに深く挿入されすぎることが防止され、シーリング ブッシュへの応力とブッシュの破損の可能性が軽減されます。すべてのボルトの下にはロックワッシャーが付いています。

材料

• バルブ本体材質：ダクタイル鋳鉄、SS304 他
• ブシュ材質：NR、EPDM、NBR等
• バルブステム材質：SS304
• ゲート材質：SS304、316、2205、2507
• ファスナー材質：SS201、304、316
• 二次シール材質：EPDM

要件に基づいてカスタマイズが可能です。

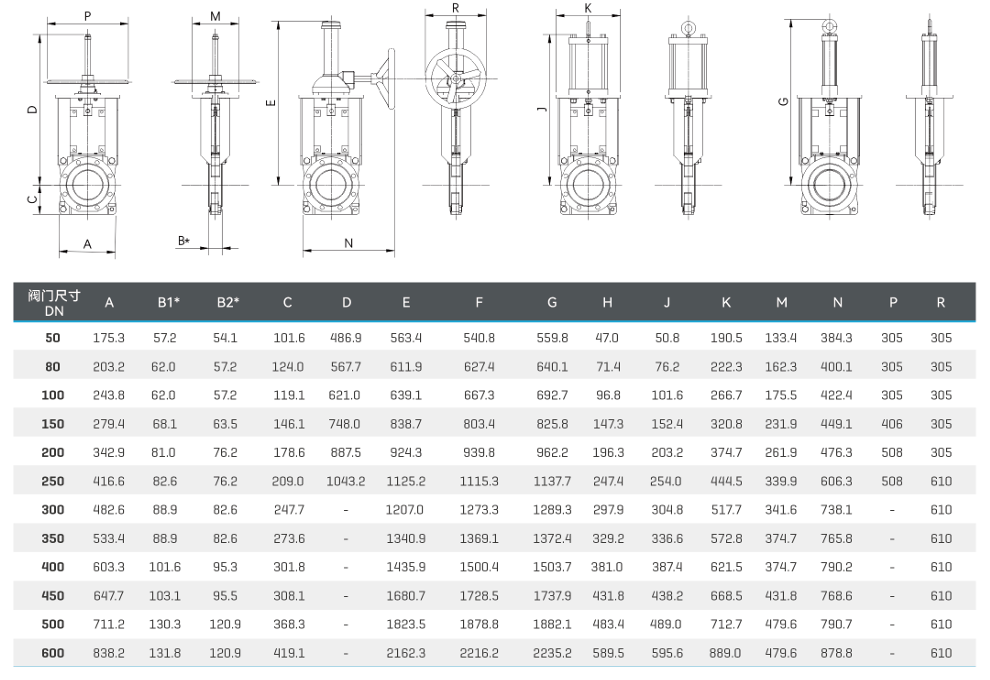

スラリーナイフゲートバルブ接続形式選定表（ あくまで参考）

スラリーナイフゲートバルブ作動方式選定表 （ あくまで参考）
